穿線拖鏈導料回收

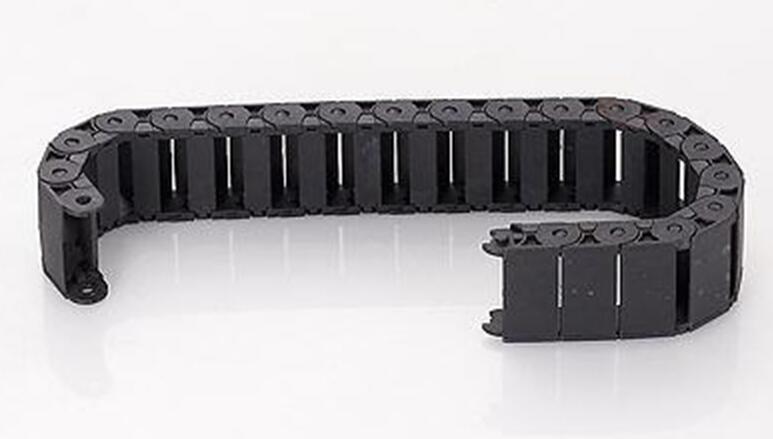

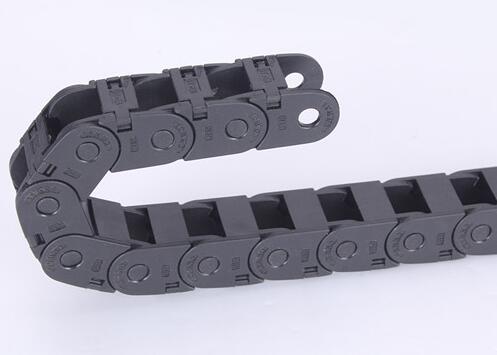

穿線拖鏈是增強尼龍，具有高的壓力和抗拉負荷，良好的韌性高彈性耐磨性阻燃：高低溫性能穩定，可以使用在室外的拖鏈。現有的穿線拖鏈不方便進行輸送，尤其是不方便進行導向輸送，不方便對穿線拖鏈進行下料回收處理。
本實用新型主要是解決現有技術所存在的技術問題，從而提供一種卡接座通過卡接槽可以方便對導向倉進行固定安裝：導向倉通過輸料槽可以方便對穿線拖鏈進行導向輸送，方便對穿線拖鏈進行下降輸送的穿線拖鏈用導料回收裝置。
通過第一側板與第二側板可以方便對頂臺進行支撐：通過頂臺可以方便對卡接座進行固定安裝，卡接座通過卡接槽可以方便對導向倉進行固定安裝：導向倉通過輸料槽可以方便對穿線拖鏈進行導向輸送，方便對穿線拖鏈進行下降輸送：通過限位板、定位板以及固定座可以方便對卡接座的蘭側部位置進行限位控制，從而可以方便對輸送下來的穿線拖鏈進行限位回收。
1.一種穿線拖鏈用導料回收裝置，包括第一側板與第二側板，其特征在于：第一側板與第二側板呈堅直布置，第一側板與第二側板的頂部之間設有頂臺，頂臺上設有卡接座，卡接座的前部設有卡接槽，卡接座的后部設有限位板，頂臺的一側上設有定位板，頂臺上設有導向倉，導向倉呈傾斜狀，導向倉的下端安裝在卡接槽內：導向倉上設有輸料槽，頂臺的另一側上設有固定座，固定座的背部設有第一液壓缸，第一液壓缸的前部設有第一活塞桿，第一活塞桿的端部設置在卡接座上。
2.根據權利要求1所述的穿線拖鏈用導料回收裝置，其特征在于：卡接座上設有扣座，扣座設置在導向倉的下端與限位板之間。
3.根據權利要求2所述的穿線拖鏈用導料回收裝置，其特征在于：扣座的側部設有開槽，開槽插接有插接板，插接板的前側安裝在導向倉的下端與限位板之間：插接板的后側設有插接座，插接座設置在扣座的背部。
4.根據權利要求3所述的穿線拖鏈用導料回收裝置，其特征在于：扣座的側部設有固定塊，卡接座上設有第二液壓缸，第二液壓缸的前部設有第二活塞桿，第二活塞桿的端部安裝在固定塊上。
5.根據權利要求4所述的穿線拖鏈用導料回收裝置，其特征在于：扣座與固定塊為一體結構。
